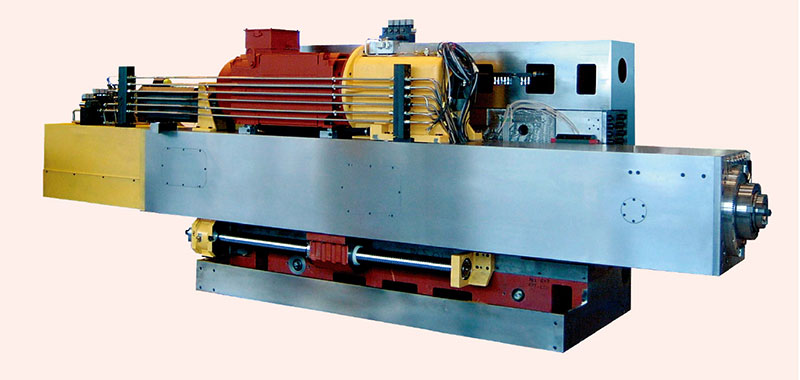

主軸箱 主要部分采用球墨鑄鐵鑄造，像其它部件一樣，滑枕裝配在L型溜板上，該單元可以對滑枕進行自動實時的變形補償。 主軸箱重量平衡：主軸箱的重量采用伸縮液壓缸來平衡，需要小的橫向移動力，來降低加工過程中的損耗。 滑枕擾度變形補償：該補償系統是道斯公司的技術，它通過一個特制的機電系統來進行實時有效的自動補償。 |
 |

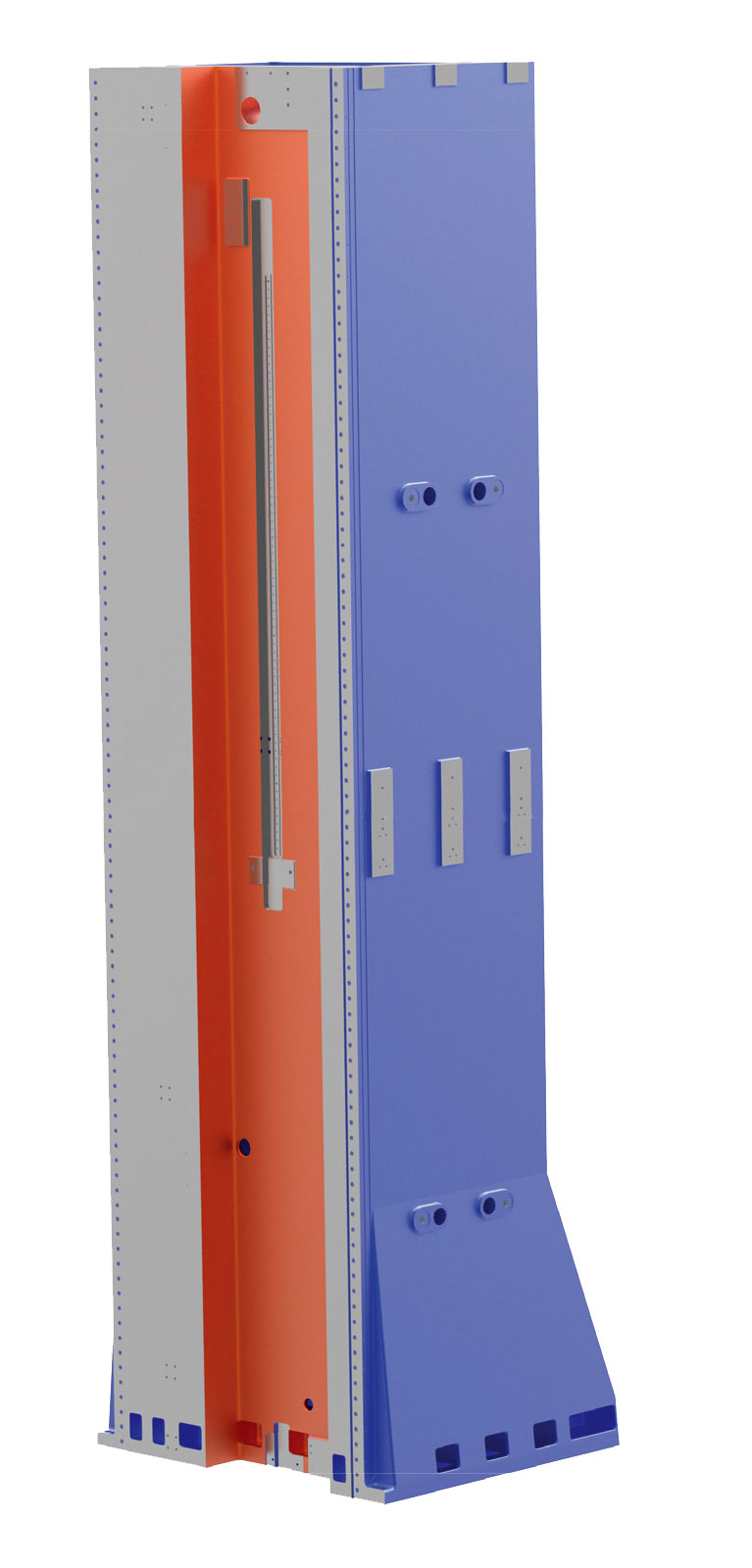

立柱 立柱采用高剛性尺寸的灰色鑄鐵鑄造而成。 帶滑枕的主軸箱在立柱上的兩根線性導軌上移動。 立柱上主要配置滾珠絲杠，Y軸驅動系統和用于主軸箱重量平衡系統的伸縮液壓缸。 |
 |
|

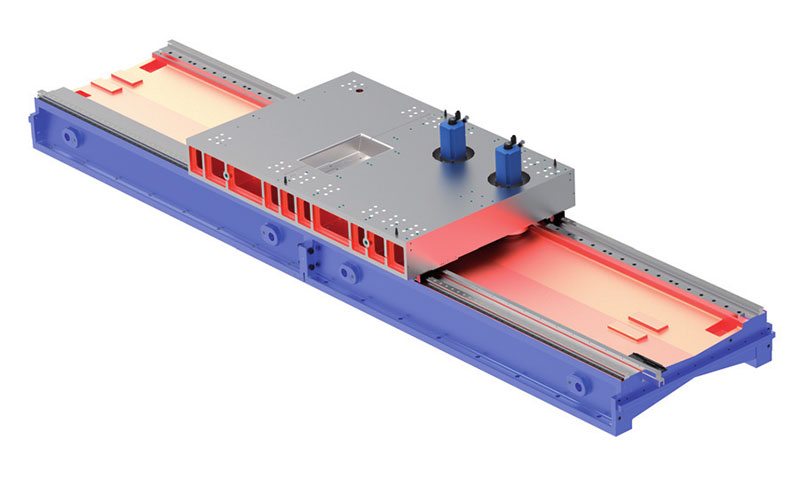

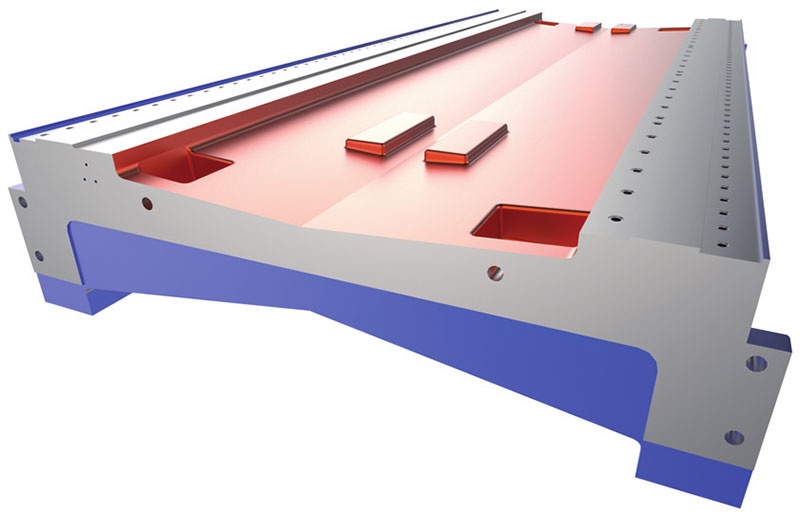

移動部件的導軌 所有移動部件的線性導軌都采用帶預壓的滾柱式線性導軌（主軸箱導軌，立柱導軌，溜板的導軌）。 床身的導軌都采用伸縮護罩來防護。 立柱導軌采用鋼板防護著整個主軸箱的活動區域。 |
 |

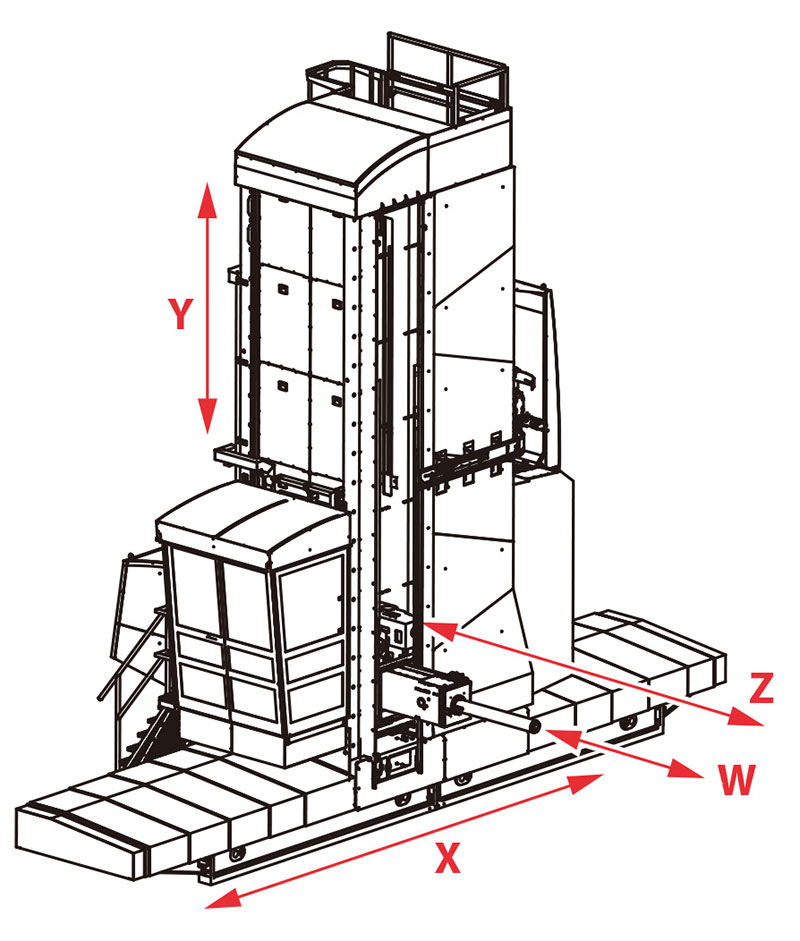

移動部件的移動和固定 所有四軸（X,Y,Z,W）都配置獨立的數控控制的伺服驅動系統。 Y,Z,W軸采用帶預緊螺母的滾珠絲杠傳動，X軸采雙伺服電機驅動。X軸的齒輪齒條傳動系統帶主從消隙機構。 |
 |
